CL5042ZXXBEV純電動車廂可卸式垃圾車
特點及主要功能簡介
1. 整車由磷酸鐵鋰電池做為驅動能源,由永磁電機將電池能源轉化為動能,具有轉換效率高,達到節能減排,符合當下**提出對環境治理的理念,高環保要求,零排放,具有一次投入,後期維護使用成本及低。
2. 本勾臂式垃圾車由谈球吧下载地址新能源公司自主研發,大大提高了工作效率,使用場景更廣,使用壽命更長。
3. 低噪聲,本車是電機傳動,大大降低噪聲汙染。
整車基本參數表
公告型號 | CL5042ZXXBEV 型純電動車廂可卸式垃圾車 | 外形尺寸 | 5170,4970 * 1920 * 2040 (mm) | |
底盤型號 | BYD10411N7BEVD5 | 上裝容積 | 2.5方 | |
總質量 | 4300KG | 上裝電動機額定功率 | 5.5KW | |
整備質量 | 2440KG | 上裝每小時消耗電量 | 3KWH | |
軸距 | 2700MM | 建議充電樁功率 | 120KW | |
輪胎 | 185R15LT | 充電時間(建議功率下) | 約1.15小時 | |
軸數 | 2 | 底盤滿載續航裏程 | 280 KM | |
底盤電機**功率 | 80 KW | 電池類別 | 磷酸鐵鋰蓄電池 | |
電池組額定電壓 | 289.8V | 電池品牌 | 比亞迪 | |
電池電量 | 63KWH | 燃料種類 | 純電動 |
純電動車廂可卸式垃圾車是在純電動二類底盤的基礎上,加裝垃圾箱勾臂、液壓係統,由機械、液壓(氣路)、電器三部分合為一體的專用垃圾轉運車。
工作原理:采用電機帶動液壓油泵,液壓閥**液壓油缸,效率高,噪音小,操作方便。
該谈球吧app赛事分析在哪里看適用於城市主幹道、公路、廣場、鄉村等場地進行垃圾轉運,也可用於建築垃圾轉運作業。
底盤采用比亞迪純電動二類底盤,各總成匹配合理,完全達到**對於新能源谈球吧app赛事分析在哪里看底盤的各項法規要求、可靠性高。其具備如下特點:
(1) 動力電池布置方式采用側掛布置,采用窄托架裝配,適應各類專用上裝改裝需求;
(2) 駕駛室標配中控鎖,MP5,包裹式航空氣囊減震座椅,高密度海綿,設置杯托、卡槽、儲物盒等10餘處儲物空間,帶來舒適駕乘體驗;
(3) 整車輕量化設計,**總質量為4300kg;
(4) 搭載63kWh大容量動力電池,滿足各類環衛清洗車、垃圾收運車使用需求,動力電池標配水循環熱管理係統,滿足車輛在各種環境條件下使用需求;
(5) 配備大功率上裝取電接口,滿足各類專用車上裝電動化需求。另外,比亞迪底盤都是直接電機帶動,沒有取力口,節省操作步驟。
(1) 采用知名品牌液壓油缸、**器,質量穩定可靠,永磁永不電機直接帶動。
(2) 駕駛室智能操作,自動**,操作方便靈活;
(3) 可匹配市場上通用的同等大小垃圾箱,方便用戶即買即用。
(4) 零汙染、低噪音,有效的保護環境,節約燃油能源,使用成本更低。
底盤參數表
總質量(kg) | 4300 | 軸距(mm) | 2700 | |
整車電量(kwh) | 63.75 | 電機**功率(kw) | 80 | |
整車電壓平台(V) | 289.8 | 電機型號 | TZ180XSE | |
**車速(km/h) | 90 | **爬坡度 | 20% | |
接近角/離去角(°) | 19/17 | **小轉彎半徑(mm) | 6 | |
**小離地間隙(mm) | 155 | 上裝配電功率(kw) | 13 | |
前後橋承載(t) | 前橋1.5T,後橋2.8T | 充電時間(h) | 1.15 | |
續駛裏程(工況法km) | 280 | 輪胎規格 | 185R15LT | |
驅動電機 | 同軸橋 | 轉向係統 | EHPS(電動液壓助力) | |
充電型式 | DC55kw | 方向盤 | 無按鍵四幅方向盤 | |
電池型式 | 磷酸鐵鋰電池 | 轉向管柱 | 兩向可調 | |
駐車型式 | 機械手刹 | 製動型式 | 液壓 | |
駕駛室型式 | 短頭單排 | 製動器 | 前盤後鼓 | |
駕駛室翻轉型式 | 不可翻轉 | 輪胎 | 無內胎子午線輪胎 | |
駕駛室懸置 | 橡膠懸置 | 車窗 | 電動 |
箱體 | 可匹配箱體規格 | 2.5-3(m³) | |
上裝電機 | 類型 | 永磁同步電機 | |
冷卻方式 | 水冷 | ||
專用參數 | 驅動方式 | 永磁同步電機驅動,可根據需要實時調速,取力操作與底盤行駛係統無任何關聯,用車體驗感**。 | |
液壓油缸 | 型式 | 焊接式液壓油缸 | |
品牌 | 海普瑞斯 | ||
氣控閥 | 品牌 | 漢晟 | |
液壓閥組 | 品牌 | 海普瑞斯/中梅 | |
拉臂勾 | CL-XLY-LB03 |
整車技術參數 | |||
谈球吧app赛事分析在哪里看** | 谈球吧下载地址牌 | 公告批次 | 344 |
谈球吧app赛事分析在哪里看名稱 | 純電動車廂可卸式垃圾車 | 谈球吧app赛事分析在哪里看型號 | CL5042ZXXBEV |
總質量(Kg) | 4300 | 罐體容積(m3) | |
額定載質量(Kg) | 1730 | 外形尺寸(mm) | 5170,4970x1920x2040 |
整備質量(Kg) | 2440 | 貨廂尺寸(mm) | xx |
額定載客(人) | 準拖掛車總質量(Kg) | ||
接近角/離去角(°) | 19/17 | 前懸/後懸(mm) | 1180/1290,1180/1090 |
軸荷(Kg) | 1450/2850 | **車速(Km/h) | 90 |
備注 | ABS型號:CM4YL;ABS生產企業:廣州瑞立科密汽車電子股份有限公司;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:深圳市比亞迪鋰電池有限公司(單體),汕尾比亞迪汽車有限公司(總成);側,後防護裝置材料為Q23**,與車輛均采用螺栓連接;後防護斷麵尺寸(mm):120×60,離地高度375mm;專用功能及裝置描述:專用裝置:拉臂機構,主要用於城鎮環衛垃圾的運輸,其他說明:驅動電機類型:永磁同步電動機,額定功率50kW,峰值功率80kW,生產企業:長沙市比亞迪汽車有限公司;選裝ETC裝置;長度/後懸對應關係(mm):5170/1290,4970/1090,選裝閥蓋 | ||
底盤技術參數 | |||
底盤型號 | BYD10411N7BEVD5 | 底盤品牌 | 比亞迪牌 |
生產企業 | 比亞迪汽車工業有限公司 | 生產地址 | 深圳市坪山新區坪山橫坪公路3001號,湖南省長沙市雨花區環保東路88號,廣西壯族自治區桂林永福縣蘇橋鎮蘇橋園1期A區13號 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 2700 | ||
輪胎規格 | 185R15LT | ||
鋼板彈簧片數 | 3/3,3/4+2,3/6,3/4,3/5 | ||
前輪距(mm) | 1375 | 後輪距(mm) | 1310 |
燃料種類 | 純電動 | 排放依據標準 | |
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) |
TZ180XSE | 長沙市比亞迪汽車有限公司 | - | 80 |
谈球吧app赛事分析在哪里看主要結構

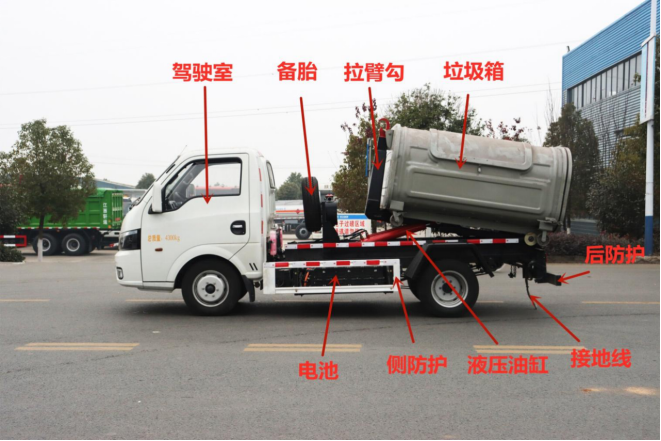

整車基本結構分解圖

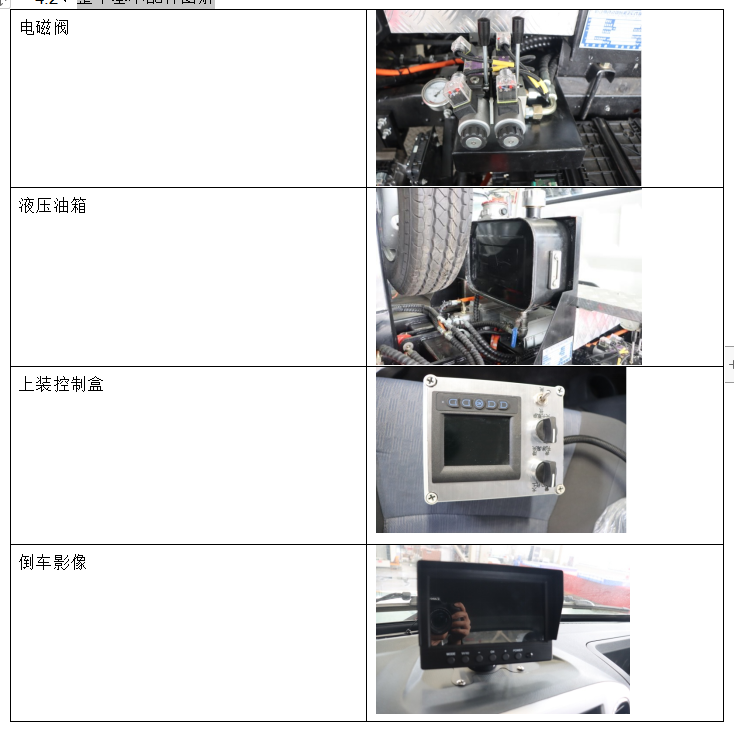

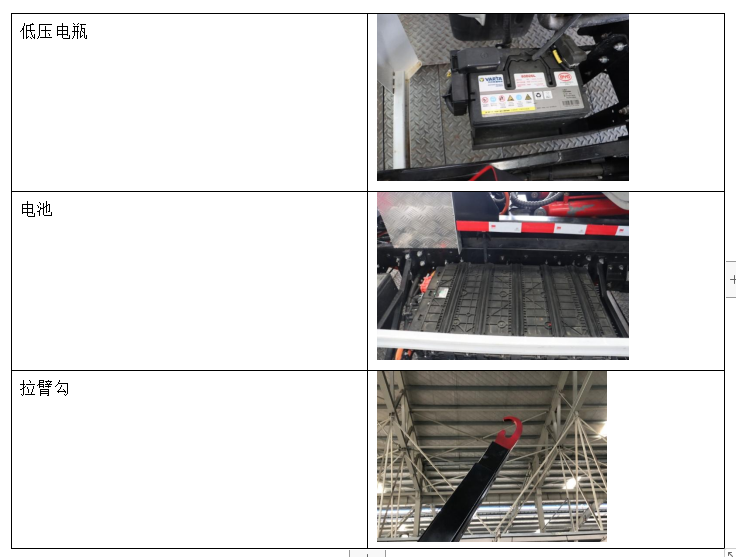

整車基本配件圖解
(1)汽車底盤和配套泵的維護保養按相應的使用說明書進行。
(2)車輛使用前應按汽車使用說明書的要求進行磨合。
(3)潤滑係統保養:車輛每行駛5000km-10000km時就需清洗保養一次,在遇到發動機噪音過大,加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物,這樣谈球吧下载地址避免機油高溫下的氧化稠化,能有效的減少發動機部件的磨損,從而延長發動機壽命,提高發動機動力。
(4)冷卻係統保養:車輛在冬夏換季時應清洗保養一次,希望您正常行駛中每6個月至8個月清洗保養一次,或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢,防止有害的腐蝕發生,避免並製止密封件和水箱的滲漏,徹底更換舊的冷卻液。
(5)燃油係統保養:車輛每行駛800km-1000km時需清洗保養1次,或當你發覺引擎喘抖,遲滯和加速不良,冒黑煙,無力、費油時清洗保養1次。要清除係統內部的膠質和積碳,防止有害的腐蝕發生,避免並製止密封件和水箱的滲漏,徹底更換舊的冷卻液。
(6)變速箱保養:車輛每行駛800km-1000km時清洗保養一次,或遇變速箱打滑、水溫偏高、換擋遲緩、係統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物,恢複密封墊和O型圈的彈性,使變速箱換檔平順,提高動力輸出,徹底更換舊的自動變速箱油。
(7)動力轉向係統保養:車輛每行駛1000km-2000km清洗需保養一次,或遇轉向困難係統滲漏,更換動力轉向機配件後,也須清洗保養一次。清除係統中有害的油泥、漆膜,清除低溫時的轉向困難,製止並預防動力轉向液的滲漏,清除轉向噪音,徹底更換舊的製動轉向液。
(8)製動係統保養:車輛每行駛800km清洗保養一次,或遇ABS反應過早,過慢時清洗保養一次。清除係統中有害的油泥漆膜,清除超高溫或超低溫時工作失靈的危險,有效防止製動液變質過期,徹底更換舊的製動液。
(1)免費維修方案以及期限? 1、跟蹤服務時間:終身; 2、在交客戶使用之日起,在正常使用範圍內,行駛10000公裏內或一年內免費修理(不包括易損件和電器部分),超過一年,隻收取零件費; 3、服務到達時間:省內,二十四小時內到達;其它地區,二十四小時內派出人員; 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除,無故障積極預防。
(2)免費後期配件供應價格方式? 1、方式:在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨; 2、配件隻收工本費,不加其他費用。
(3)售後服務方式? 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯係方式,詳見底盤《保養手冊》。 專用裝置部分的維修,可采用電話、傳真的聯係方式,供貨方在接到用戶電話後24-28小時派專業維修人員前往使用地解決。
(4)技術培訓方案? 供貨方負責在交車給用戶使用前,在用戶所在地免費培訓設備使用人員,主要從駕駛員如何操作液壓係統及專用裝置方麵進行熟悉該類車的基本原理和處理一般故障能力的培訓。
(5)我們是外地的,能不能送車? 購車流程規定客戶谈球吧下载地址在網上訂購,簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點,客戶驗車合格付全款。
(6)到廠自提車時間? 自提時間:周一至周日,08:00 - 19:00(部分自提點工作時間為9:00-18:00,如遇國家法定節假日,則以新聞發布放假時間為準,請大家屆時關注)
(7)我們這裏有沒有銷售點?想看車怎麽辦? 專用車不同於小轎車之類的在全國各地設立銷售公司4S店,這是由專用車的特殊性決定的。利用現在發達的商務網絡,客戶隻要來電來函下訂單,按照購車流程進行購車,會在合同規定的時間範圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求,為每位用戶打造高品質、個性化的專用車,歡迎您來實地考察生產實力及谈球吧app赛事分析在哪里看工藝,我們會為您提供優質的服務!
