掃路車簡介：
1. 采用吸掃混合的方式收集垃圾，濕式除塵、電液**，液壓傾翻卸料的作業方式對路麵進行清掃作業。
2. 采用永磁同步電機專門驅動風機和液壓係統，保證行駛過程中能繼續工作，保證清掃過程的連續性。
3. 采用“中置四掃盤+噴霧降塵裝置+**隔板+後置吸嘴”的結構布局，讓清掃過程中砂石不在飛濺揚塵，此布局便於清掃裝置與吸盤的調整與維護，轉場作業時整車通過性好。
4. 掃盤有遇障礙自動避讓保護功能和自動複位功能，遇到障礙自動回縮，越過障礙自動回位。
5. 掃盤轉速可根據各種不同的清掃工況來調整轉速，能保證在各種汙染狀況下都有良好的清掃效果
6. 采用**，高效的專用風機和可隨路麵自動找平的全浮動式吸嘴，清掃效果好，使用壽命長。
公告型號 | CL5180TSLBEV型純電動掃路車 | 外形尺寸 | 8900x2550x3130 | |
底盤型號 | EQ1180GEVJ1 | 上裝容積 | 12方 | |
總質量 | 18000KG | 上裝電動機額定功率 | 50KW | |
整備質量 | 12650KG | 上裝每小時消耗電量 | 40KWH | |
軸距 | 5300MM | 建議充電樁功率 | 120KW | |
輪胎 | 295/80R22.5 18PR | 充電時間（建議功率下） | 約2.5小時 | |
軸數 | 2 | 底盤滿載續航裏程 | 300KM | |
底盤電機**功率 | 160KW | 電池類別 | 磷酸鐵鋰電池 | |
電池組額定電壓 | 618 V | 電池品牌 | 寧德時代 | |
電池電量 | 282 KWH | 燃料種類 | 純電動 | |
谈球吧下载地址汽車股份有限公司環衛車係列東風純電動掃路車是我公司自行設計開發、具有自主知識產權、國際**技術水平的新一代路麵、路沿清洗、清掃及噴霧降塵的專用設備。在作業時利用掃刷將地麵垃圾掃向車內側，再由吸盤吸入垃圾箱儲存.具有綠色環保、功能齊全、設計合理、能耗低、清洗範圍廣、使用壽命長等特點。
1.城市道路、高速公路、廣場、機場、碼頭、隧道、橋梁、隔離牆等路麵、路沿的清潔工作
2.工地、廠區等幹道的清洗、清掃。
谈球吧app赛事分析在哪里看性能特點
掃路車詳細技術說明：
整車配置
該掃路車采用純電動二類底盤改裝、風機、清水箱、垃圾箱、左右立掃、掃盤降塵係統、左右側噴、氣動係統、液壓係統、專用裝置電控係統和副車架等改裝而成。
改裝組件說明：
1、純電動二類底盤。
2、使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。
3、采用大功率耐磨免維護離心風機，噪音低、效率高、風量大，使用壽命長。
4、非不鏽鋼件經防鏽處理，經久耐用
5、左右立掃為雙掃盤，掃刷上加裝噴水裝置，用於噴霧降塵。
6、確保作業總寬度大於3.2m。3個高度可調的吸嘴輪，能方便調整和保證吸嘴與路麵間合理間隙，從而達到更好的吸汙效果，吸汙效率更高。
7、後部采用LED箭頭燈**示燈，保證行車作業安全。
8、掃盤擺線馬達采用三洋馬達，使用壽命長穩定可靠，故障率低。
9、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。
10、采用海普瑞斯液壓電磁閥，關鍵電控元件采用施耐德電器開關，可靠性高，使用壽命長。
11、CAN駕駛室操作作業。
12、清水箱，容積達3 m³。
13、垃圾箱，容積達7m³，廂體采用傾翻卸料。
谈球吧app赛事分析在哪里看性能特點
1、方形箱體，大大增加箱體容積，增加整車美觀程度。
2、永磁同步電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。
3、掃路車采用東風純電動二類汽車底盤改裝，加裝風機、清水箱、垃圾箱、左右立掃、掃盤降塵係統、液壓係統、專用裝置電控係統和副車架等改裝而成。
4、永磁同步電機驅動風機，風機用7.1高壓離心風機,效率高、風量大，**風量達23500m3/h。
5、左右立掃為雙掃盤。開放式液壓係統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱後門開閉、垃圾箱傾翻複位等機械動作。
6、谈球吧下载地址牌純電動掃路車具有路麵清洗、路麵清掃、路緣清洗、噴霧除塵等多功能。有 “全掃”、 “左掃”、 “右掃”等多種作業模式可選擇。清掃廣場和路麵，清掃效率高效果好，清掃率達90%以上。需要進行路麵清掃或路麵保潔作業時，可選擇掃路模式。
7、作業係統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。
（1） 清水箱充分利用了車載空間，容積大，可達3m3。垃圾箱采用單層不鏽鋼結構，傾翻卸料。
（2） 專人試車；模擬各種複雜工作環境，所有壓縮發車前實物測試。
（3） 售後保障；非客戶人為損壞，任何故障無條件售後，客戶零費用解決。
（4） 無副發電機組，整車工作時噪音低。
1、 作業時應避免無關人員靠近車輛，特別是車輛後部。
2、 車輛在行駛作業過程中，注意避讓磚頭等大塊垃圾
3、車輛在排泄汙水箱時，請先打開後門排汙閥，待排汙閥不在排水後再打開後門進行垃圾傾倒。
4、 車輛在排汙時請注意在專用的排汙地點進行排汙箱體後門5米內不得站人。
5、 垃圾箱在沒有落下且鎖止前，不得進入正常行駛。
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對於新能源谈球吧app赛事分析在哪里看底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用後背布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10餘處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為18000kg；
(4) 搭載282kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理係統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
（6）零汙染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
（7）底盤承載能力強：後雙胎、軸距多樣化 **爬坡度超20%，適合各種路況作業
（8）上裝取電範圍廣，適合各類環衛車改裝
（9）轎車化內飾及舒適性設置，電子化操控
（10）安全可靠：配置寧德時代國內高端電池品牌
（11）增配置：電源總開關，電池加熱係統
（12）整車配置電量大，長時間作業無憂慮
二類底盤參數表
項目 | 參數 | 備注 |
底盤公告號 | EQ1180GEVJ1 | / |
底盤尺寸（mm） | 8850*2500*2960 | / |
軸距（mm） | 5300 | / |
前/後懸（mm） | 1430/1920 | / |
前/後輪距（mm） | 1880/1860 | / |
二類底盤整備質量（kg） | 7950 | / |
**總質量（kg） | 18000 | / |
**車速（km/h） | 89 | / |
續駛試驗裏程（km） | 300 | 工作外 |
充電時間（h） | 2.5小時 180A直流充電 | 剩餘30%soc |
0-50km加速性能（s） | ≤9.2 | 滿載 |
二類底盤配置表
係統 | 項目 | 配置情況 |
車身 | 駕駛室 | D530平頭半排駕駛室 |
乘載人數 | 3 | |
電機 | 類型 | 永磁同步電機 |
額定/峰值功率（kW） | 80/160 | |
額定/峰值扭矩（Nm） | 600/1100 | |
額定/峰值轉速（rpm） | 3473/8700 | |
冷卻方式 | 水冷 | |
電控 | 集成**器 | **一 |
冷卻方式 | 水冷 | |
動力電池 | 電池電量（kWh） | 282 |
電芯類型 | 磷酸鐵鋰 | |
溫控係統 | 標配加熱帶 | |
底盤係統 | 車架幅麵尺寸（mm） | 80 |
車架寬度（mm） | 250 | |
前板簧 | 8 | |
後板簧 | 10+8 | |
減震器 | 雙向筒式減震器 | |
前橋 | 6t前橋 | |
後橋 | 11t單減 | |
主減速比 | 6.166 | |
輪胎規格 | 295/80R22.5 | |
方向機類型 | 循環球式 | |
方向助力型式 | 電控助力 | |
製動型式 | 雙回路氣製動 | |
行車製動器 | 前後鼓式製動器 | |
駐車製動器 | 彈簧儲能斷氣製動 | |
功能配置 | 空調 | 單冷空調+PTC暖風 |
安全配置 | ABS | |
其他功能 |
箱體厚度 /塗層 | 4.5mm | ||||
箱體容積 | 10m³（3水7塵） | ||||
罐體材質 | 304不鏽鋼 | ||||
上裝電機 | 類型 | 永磁同步電機 | |||
冷卻方式 | 水冷 | ||||
專用性能參數 | 垃圾箱容積( m3 ) | 7 | |||
清水箱容積( m3 ) | 3 | ||||
清掃寬度(mm) | 3000-3500 | ||||
清掃作業速度(km/h) | 3-20 | ||||
**清掃能力(m2/h) | 70000 | ||||
抽吸能力 | 密度(g/cm3) | 2.0 | |||
質量(kg) | 1 | ||||
抽吸粒度(mm) | ≥50 | ||||
垃圾廂傾卸角 | ≥45° | ||||
清掃效率 | ≥95% | ||||
作業噪聲(db) | < 88 符合GB7258規定 | ||||
降塵係統 | 噴水形式 | 低壓霧狀 | |||
主要元件組成 | 電磁隔膜泵、水過濾器、管路、不鏽鋼噴架、噴嘴等 | ||||
安裝位置 | 清掃降塵 | 左右前掃盤 | |||
吸塵降塵 | 吸盤吸風口內 | ||||
**型式 | 電子**，一鍵操作 | ||||
液壓係統 | 型式 | 開放式，電動**集中操縱 | ||||||
主要元件 | 齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊、電磁隔膜泵等 | |||||||
擺線馬達 | 三洋馬達 | |||||||
齒輪油泵 | 昌順 | |||||||
液壓油缸 | 海普瑞斯 | |||||||
液壓缸密封件 | 鼎基 | |||||||
液壓油管 | 大航 | |||||||
電磁閥組 | 海普瑞斯 | |||||||
電器係統 | 係統組成 | 由底盤車電路專用工作裝置操作**電路組成。 | ||||||
電控箱麵板組成 | 主電機轉速表、各種操作**開關 | |||||||
**開關 | 上海施耐德 | |||||||
可編程序邏輯**器 | 百兆富 | |||||||
斷路器 | 海格 | |||||||
風機係統 | 型式 | 專用高壓離心風機 | ||||||
品牌 | 晨風牌 | |||||||
傳動型式 | 底盤電機帶齒耐高溫A帶傳動 | |||||||
風機皮帶 | 浙江三維 | |||||||
清掃係統 | 型式 | 在底盤前後軸之間，車架兩側對稱位置各布置兩個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 | ||||||
主要元件組成 | 掃盤支架、掃盤、油缸、油管、連杆、調節杆、液壓馬達等 | |||||||
掃刷撐開直徑 | mm | Φ700-900 | ||||||
掃盤馬達轉速 | r/min | 120-150 | ||||||
掃盤數量 | 4 | |||||||
掃盤傾角調整 | 掃盤 | 前傾5°~15° 外傾5°~10° | ||||||
吸嘴裝置 | 型 式 | 吸嘴懸掛在底盤車後輪之間，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸**雙吸口寬吸嘴，吸嘴體與路麵隨動。液壓驅動電氣自動**吸嘴升降，彈簧浮動懸掛。 | ||||||
吸管直徑 | mm | φ180 | ||||||
工作狀態吸嘴邊剛性部份 離地間隙(mm) | 5～8 | |||||||
吸嘴吸管風速(m/s) | 30 ～ 60 | |||||||
其他配置 | 報**係統 | 倒車語音報**係統 | ||||||
副操作係統 | 尾部帶電控操作係統，**大廂升降及後門開關，避免用戶在駕駛室內操作因觀察不到後方情況發生安全事故。 | |||||||
手動泵應急舉升係統 | 如遇故障造成液壓係統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升係統操作。 | |||||||
隨車工具：
序號 | 名稱 | 數量 | 備注 |
1 | 消防水帶 | 2根 | 一根用於加水，一根用於排汙 |
2 | 消防扳手 | 1把 | 用於拆卸消防栓 |
3 | 水濾扳手 | 1把 | 用於拆卸水過濾器 |
5 | 備胎 | 1個 |
隨車備件：
序號 | 名稱 | 數量 | |
1 | 刷毛 | 1套 | |
2 | 後門密封條 | 1條 | |
3 | 風機密封條 | 1條 |
谈球吧app赛事分析在哪里看** | 谈球吧下载地址牌 | 公告批次 | 338 | ||
谈球吧app赛事分析在哪里看名稱 | 谈球吧下载地址牌CL5180TSLBEV型純電動掃路車 | ||||
總質量(kg) | 18000 | 罐體容積(m3) | |||
額定質量(kg) | 5220,5155 | 外形尺寸(mm) | 8900X2550X3130 | ||
整備質量(kg) | 12650 | 貨廂尺寸(mm) | XX | ||
額定載客(人) | 準拖掛車總質量(kg) | ||||
駕駛室準乘人數(人) | 3,2 | 鞍座**載質量(kg) | |||
接近角/離去角(°) | 16/9 | 前懸/後懸(mm) | 1400/2200 | ||
軸荷(kg) | 7000/11000 | **車速(km/h) | 100,89 | ||
備注： | 備注：ABS型號:J ABS;ABS生產企業:焦作博瑞克**技術有限公司;儲能裝置種類:磷酸鐵鋰電池;儲能裝置生產企業:寧德時代新能源科技股份有限公司;選裝描述:選裝駕駛室前角擾流板,選裝前霧燈,選裝臥鋪側窗裝飾板,選裝駕駛室頂部中間三個裝飾燈,選裝僅前麵罩、燈具和後視鏡局部改型駕駛室;側後防護情況:左右側麵防護由專用裝置代替部分防護功能, 鋁合金材質,離地高度為(mm):380,後下部防護與車架采用螺栓連接,采用Q235材質,後防護尺寸:60×160(mm),離地麵高度470mm;專用功能及裝置:垃圾箱、水箱、洗掃刷等裝置,道路清掃作業; | ||||
【底盤技術參數】 | |||||
底盤型號 | EQ1180GEVJ1 | 底盤名稱 | 純電動載貨汽車底盤 | ||
**名稱 | 東風牌 | 生產企業 | 東風商用車有限公司 | ||
軸數 | 2 | 輪胎數 | 6 | ||
軸距(mm) | 4500,5000,5300 | ||||
輪胎規格 | 295/80R22.5 18PR | ||||
鋼板彈簧片數 | 8/10+8 | 前輪距(mm) | 1880,1920 | ||
燃料種類 | 純電動 | 後輪距(mm) | 1860 | ||
排放依據標準 | |||||
發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 | ||
TZ370XS-LKM1101 TZ370XS-LKM1103 | 蘇州綠控傳動科技有限公司 蘇州綠控傳動科技有限公司 | 0 0 | 160 160 | ||

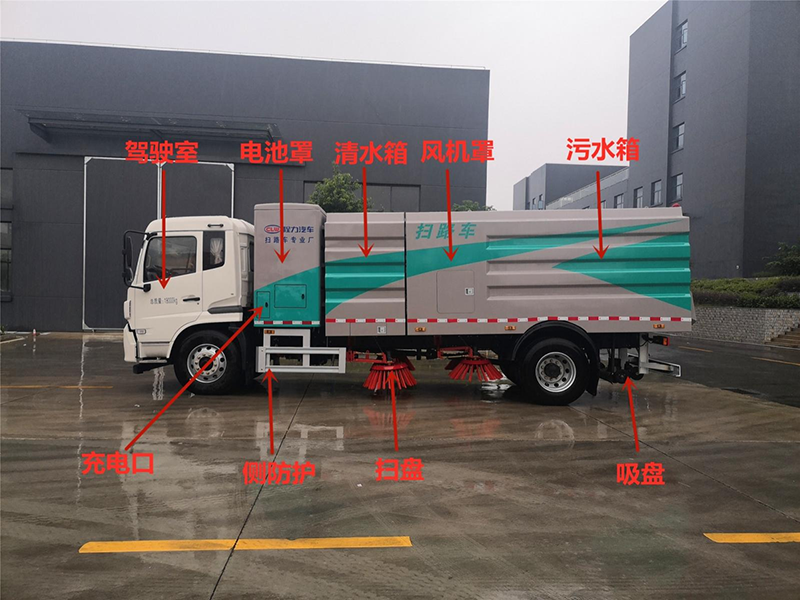

整車基本結構分解

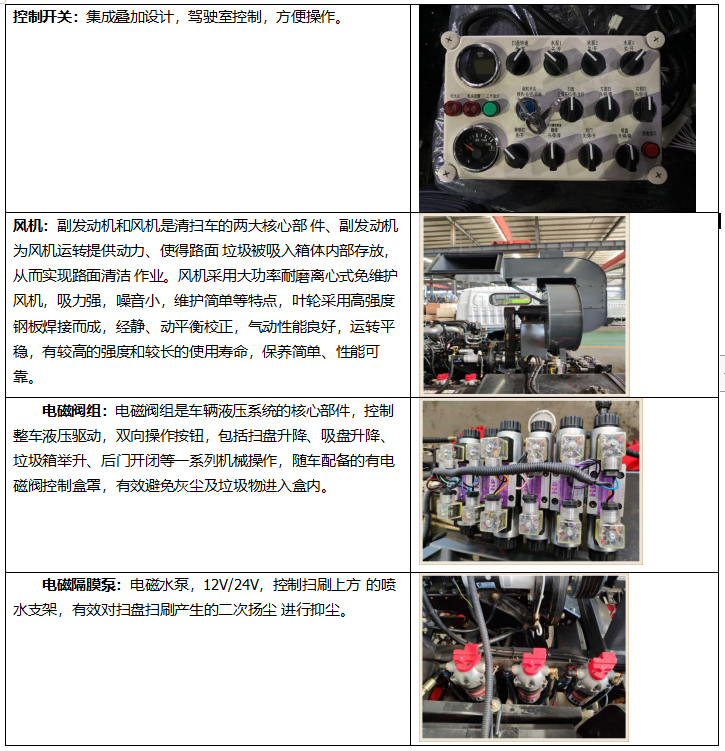

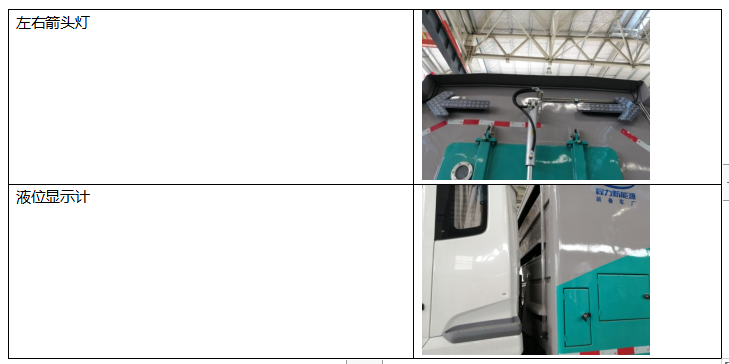

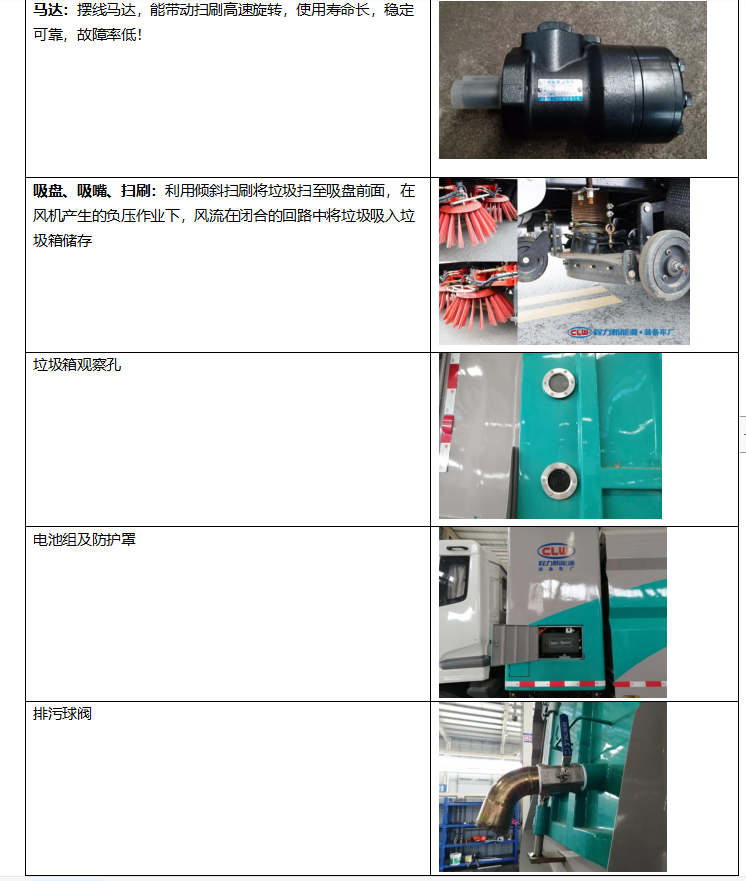

整車細節配件圖解
高性能環保：
掃路車利用傾斜掃刷將垃圾掃**吸盤前麵，在風機產生的負壓作業下，風流在閉合的回路中將垃圾吸入垃圾箱儲存，整個作業過程均是物理原理，不會產生化學廢料或垃圾外泄對環境的二次汙染。
作業範圍廣
從幾十微米**80-100mm的石子、磚頭、樹葉、飲料水瓶等雜物，一次作業均能全部去除。路麵清掃寬度3200mm清掃能力16000㎡/h-64000㎡/h
結構簡單，易損件少
整車上裝90%以上零部件均采用裝配式組裝方式，各小件均具備通用性及互換性，拆卸方便，易於更換，維護費用低，更換效率高。
水箱、垃圾箱容積大，作業時間長
水箱容積可達4m³，垃圾箱總容積達8m³。
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑係統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣谈球吧下载地址避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻係統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免並製止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油係統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除係統內部的膠質和積碳，防止有害的腐蝕發生，避免並製止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、係統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢複密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向係統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難係統滲漏，更換動力轉向機配件後，也須清洗保養一次。清除係統中有害的油泥、漆膜，清除低溫時的轉向困難，製止並預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的製動轉向液。
（8）製動係統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除係統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止製動液變質過期，徹底更換舊的製動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用範圍內，行駛10000公裏內或一年內免費修理(不包括易損件和電器部分)，超過一年，隻收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費後期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件隻收工本費,不加其他費用。
（3）售後服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯係方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯係方式，供貨方在接到用戶電話後24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓係統及專用裝置方麵進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶谈球吧下载地址在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這裏有沒有銷售點？想看車怎麽辦？ 專用車不同於小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶隻要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間範圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及谈球吧app赛事分析在哪里看工藝，我們會為您提供優質的服務！
