該款純電動灑水車是我公司開發的新一代環衛谈球吧app赛事分析在哪里看,采用東風汽車公司EQ1121KACEV1型二類載貨汽車純電動底盤改裝,零排放。用於城市主幹道、公路、廣場等場地路麵養護、衝洗路麵、保持道路濕潤、降低灰塵作業的專用車輛,也可用於綠化帶澆花澆樹;還谈球吧下载地址作為緊急消防水車使用。
公告型號 | CL5120GSSBEV型純電動灑水車 | 外形尺寸 | 7030 x2455x2470 |
底盤型號 | EQ1121KACEV1 | 上裝容積 | 6.7方 |
總質量 | 12495 | 上裝電動機額定功率 | 20KW |
整備質量 | 6810 | 上裝每小時消耗電量 | 15KWH |
軸距 | 3800 | 建議充電樁功率 | 120KW |
輪胎 | 255/70R22.5 16PR | 充電時間(建議功率下) | 約1.5小時 |
軸數 | 2 | 底盤滿載續航裏程 | 300KM |
底盤電機**功率 | 220kW | 電池類別 | 磷酸鐵鋰 |
電池組額定電壓 | 521 v | 電池品牌 | 億緯動力 |
電池電量 | 180KWH | 燃料種類 | 純電動 |
主要技術參數
項目 | 參數 | 備注 | |
公告參數 | 整車公告 | CL5120GSSBEV | |
底盤公告 | EQ1121KACEV1 | ||
質量參數 | **總質量(kg) | 12495 | |
整備質量(kg) | 6810 | ||
載質量(kg) | 5490 | ||
尺寸參數 | 長×寬×高(mm) | 7030×2455×2470 | |
軸距(mm) | 3800 | ||
前懸/後懸(mm) | 1180/2050 | ||
前/後輪距(mm) | 1930/1805 | ||
其他 | **車速(km/h) | 90 | / |
續駛裏程(km) | 340 | 等速法 | |
充電時間(h) | 1.5 | 20%-90%soc | |
動力電池 | 電池類型 | 磷酸鐵鋰 | |
電池廠家 | 湖北億緯動力有限公司 | ||
成箱型號 | G173L-1P54SHW | ||
電池電量(kWh) | 180.48 | ||
標稱電壓(V) | 521.64 | ||
標稱容量(Ah) | 346 | ||
電池能量密度(w.h/kg) | 156.1 | ||
底盤電機 | 生產企業/型號 | 成都中車電機有限公司/TZ400XSD16 | |
類型 | 永磁同步電機 | ||
額定/峰值功率(kW) | 150/220 | ||
額定/峰值扭矩(Nm) | 1250/2500 | ||
額定/峰值轉速(rpm) | 1146/3300 | ||
底盤電機**器 | 型號 | KTZ60X53SP7S | |
生產企業 | 中車時代電動汽車股份有限公司 | ||
容積 | 水罐公告有效容積(m3) | 5.49 | |
低壓水路 | 揚程(m) | 50 | |
流量m3/h | 40 | ||
衝洗寬度(m) | ≥16 | ||
灑水速度(km/h) | 7~20 | ||
水炮射程(m) | ≥28 |
整車外型采用整體式大箱,折筋結構,有效減輕自重,增強垃圾箱的強度和剛度;
箱體內部采用環氧防腐處理,谈球吧下载地址防止生鏽、腐蝕,延長使用壽命。箱體上部設有一個人孔,方便進入清理、清潔水箱,也谈球吧下载地址從人孔處加水;
箱體內部設有防浪板,防止車輛在行駛、加速、製動過程中,箱體內部的水的劇烈晃動,對車輛造成衝擊;
體底部裝有防旋渦裝置,在車輛進行作業時,罐體內水位會不斷降低在出水口形成一個較深的漩渦,這時,部分空氣開始吸入水泵導致水泵流量不穩定作業效果變差,噪音增大嚴重時還會發生氣蝕影響水泵壽命。加入該裝置,谈球吧下载地址防止旋渦形成,提供清水的利用率,延長水泵的使用壽命。

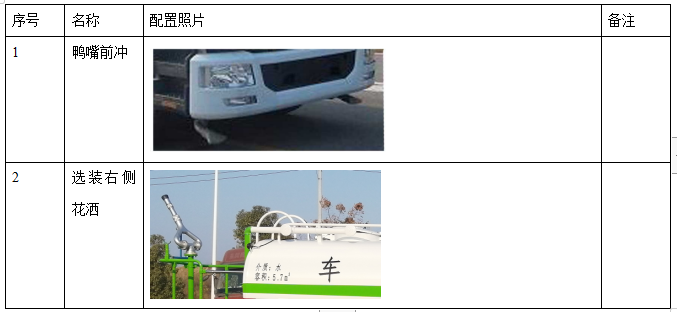

前衝圓錐噴嘴衝洗路麵寬度可覆蓋6條車道;後灑圓柱噴嘴,噴出均勻的扇形水霧,寬度可到14m,能有效抑製路麵灰塵;

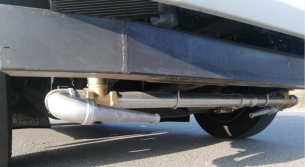

前衝

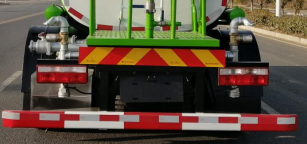

後灑噴頭
360°旋轉的後置水炮,可設置成柱狀或霧狀出水,**遠射程超過35米;
後置水炮
**係統拓撲圖
采用“顯示屏+**器+CAN總線操作麵板”的**模式。
動力單元:采用電機與低壓水泵直驅,水泵取消減速箱、聯軸器,傳動效率更高。
動力單元
中控屏
采用7.0寸的中控屏**,防護等級IP65,分辨率800*480TFT。監控傳感器信號狀態;上裝故障代碼顯示;上裝電機、電控電參數監控和顯示等功能;
中控屏
語音播報器
谈球吧下载地址用於播放音樂,具備多種的語音提示和音樂報**,準確播報各種安全提示和故障點。
采用東風EQ1121KACEV1型二類載貨汽車底盤,該底盤專門為壓縮式垃圾車輛定製開發,底盤布置緊湊。
動力電池
該車型動力電池為湖北億緯動力有限公司所生產的G173L-1P54SHW型磷酸鐵鋰動力電池箱。電池係統通過2並3串的連接方式,將6組電池箱組成動力電池總成。
G173L-1P54SHW型動力電池箱由54個G173L方形鋁殼單體電芯串聯後PACK成箱,工作溫度範圍達-30℃~60℃,防護等級達IP68。
電池係統配置加熱膜,可滿足北方寒冷區域使用需求。
具有過溫、過充、過放、短路等多重防護,性能穩定、安全可靠。
電池強檢試驗
驅動電機
底盤配置中車電機的220kW大扭矩高效永磁同步型電機,谈球吧app赛事分析在哪里看可靠、高鐵品質,搭配中車時代電機**器,在滿足了電動車駕駛的舒適性和經濟性的同時,還可實現25%以上的爬坡度。

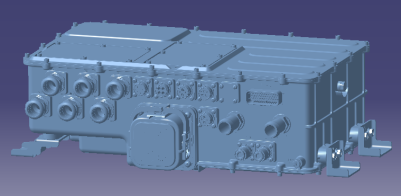

五合一**器
底盤采用江蘇吉泰科電氣股份有限公司為東風汽車所研製的五合一**器,集成了助力轉向電機**器、空氣壓縮機電機**、DC/DC、高壓輸配電和上裝高壓預充取電共五項功能,其中上裝配電預留20+60+120kW三個大功率取電接口,方便各類型上裝電動化功率取電需求。
該五合一采用集成化設計,大幅提升功率密度的同時,具有高智能、高穩定、高安全的特點。
安全防護:
l 漏電檢測:車輛上電狀態可通過絕緣檢測模塊監控整車是否漏電;
l 多層保護:車輛在正常充放電過程中,整車**器、主控、輔控、電池管理係統多層監控保護電流情況,保證高壓安全;
l 主動放電功能:整車下電後,高壓電器零部件電壓迅速降低到36V以下的安全電壓,保證安全。
(1)汽車底盤和配套泵的維護保養按相應的使用說明書進行。
(2)車輛使用前應按汽車使用說明書的要求進行磨合。
(3)潤滑係統保養:車輛每行駛5000km-10000km時就需清洗保養一次,在遇到發動機噪音過大,加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物,這樣谈球吧下载地址避免機油高溫下的氧化稠化,能有效的減少發動機部件的磨損,從而延長發動機壽命,提高發動機動力。
(4)冷卻係統保養:車輛在冬夏換季時應清洗保養一次,希望您正常行駛中每6個月至8個月清洗保養一次,或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢,防止有害的腐蝕發生,避免並製止密封件和水箱的滲漏,徹底更換舊的冷卻液。
(5)燃油係統保養:車輛每行駛800km-1000km時需清洗保養1次,或當你發覺引擎喘抖,遲滯和加速不良,冒黑煙,無力、費油時清洗保養1次。要清除係統內部的膠質和積碳,防止有害的腐蝕發生,避免並製止密封件和水箱的滲漏,徹底更換舊的冷卻液。
(6)變速箱保養:車輛每行駛800km-1000km時清洗保養一次,或遇變速箱打滑、水溫偏高、換擋遲緩、係統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物,恢複密封墊和O型圈的彈性,使變速箱換檔平順,提高動力輸出,徹底更換舊的自動變速箱油。
(7)動力轉向係統保養:車輛每行駛1000km-2000km清洗需保養一次,或遇轉向困難係統滲漏,更換動力轉向機配件後,也須清洗保養一次。清除係統中有害的油泥、漆膜,清除低溫時的轉向困難,製止並預防動力轉向液的滲漏,清除轉向噪音,徹底更換舊的製動轉向液。
(8)製動係統保養:車輛每行駛800km清洗保養一次,或遇ABS反應過早,過慢時清洗保養一次。清除係統中有害的油泥漆膜,清除超高溫或超低溫時工作失靈的危險,有效防止製動液變質過期,徹底更換舊的製動液。
(1)免費維修方案以及期限? 1、跟蹤服務時間:終身; 2、在交客戶使用之日起,在正常使用範圍內,行駛10000公裏內或一年內免費修理(不包括易損件和電器部分),超過一年,隻收取零件費; 3、服務到達時間:省內,二十四小時內到達;其它地區,二十四小時內派出人員; 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除,無故障積極預防。
(2)免費後期配件供應價格方式? 1、方式:在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨; 2、配件隻收工本費,不加其他費用。
(3)售後服務方式? 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯係方式,詳見底盤《保養手冊》。 專用裝置部分的維修,可采用電話、傳真的聯係方式,供貨方在接到用戶電話後24-28小時派專業維修人員前往使用地解決。
(4)技術培訓方案? 供貨方負責在交車給用戶使用前,在用戶所在地免費培訓設備使用人員,主要從駕駛員如何操作液壓係統及專用裝置方麵進行熟悉該類車的基本原理和處理一般故障能力的培訓。
(5)我們是外地的,能不能送車? 購車流程規定客戶谈球吧下载地址在網上訂購,簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點,客戶驗車合格付全款。
(6)到廠自提車時間? 自提時間:周一至周日,08:00 - 19:00(部分自提點工作時間為9:00-18:00,如遇國家法定節假日,則以新聞發布放假時間為準,請大家屆時關注)
(7)我們這裏有沒有銷售點?想看車怎麽辦? 專用車不同於小轎車之類的在全國各地設立銷售公司4S店,這是由專用車的特殊性決定的。利用現在發達的商務網絡,客戶隻要來電來函下訂單,按照購車流程進行購車,會在合同規定的時間範圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求,為每位用戶打造高品質、個性化的專用車,歡迎您來實地考察生產實力及谈球吧app赛事分析在哪里看工藝,我們會為您提供優質的服務!
